Замена ПЛК: чек-лист подготовки проекта и закупки
Закупка нового контроллера — только часть замены ПЛК. Для подготовки проекта нужно описать установленную станцию, проверить программную совместимость и заранее определить порядок испытаний. Эта памятка помогает собрать исходные данные для инженера и поставщика, чтобы сравнивать варианты по одной спецификации.
1. Определите цель замены
Запишите, какой результат нужен: восстановить работу существующей машины, сформировать ремонтный запас или модернизировать систему. Для каждой задачи критерии выбора будут разными. Например, при ремонте решающее значение может иметь совместимость с действующим проектом, а при модернизации — новые функции и дальнейшее обслуживание.
Составьте короткое описание процесса: что контролирует ПЛК, какие устройства с ним связаны и какие режимы критичны для производства. Укажите ограничения по остановке линии. Такой документ помогает отделить обязательные требования от пожеланий и не потерять важную функцию при сравнении предложений.
2. Составьте спецификацию всей станции
Перечислите CPU, модули ввода-вывода, коммуникационные модули и используемые аксессуары. Запишите полные артикулы, аппаратные исполнения, версии прошивок и количество. Приложите схему сети и список подключённых HMI, приводов и удалённых станций.
Для каждого сигнала укажите его тип и назначение. Аналоговый вход, высокоскоростной счётчик и обычный дискретный вход нельзя описать общей строкой «входы». Отдельно отметьте функции безопасности и управления движением: они требуют своей проверки в выбранной конфигурации.
3. Подготовьте программные материалы
Зафиксируйте состояние исходного проекта, версию инженерной среды, используемые библиотеки и доступы. Согласуйте, кто отвечает за сохранение текущей рабочей версии и подготовку копии для изменений. Полезно хранить рядом спецификацию оборудования и описание того, какой машине соответствует проект.
До закупки проверьте, что целевая платформа поддерживает необходимые функции. В документации Siemens различия между семействами контроллеров зависят в том числе от версии прошивки и инженерного ПО. Сравнение только объёма памяти или числа входов не охватывает всю задачу. Сравнение семейств SIMATIC.
4. Проверьте аппаратную и программную миграцию отдельно
Для перехода с S7-1200 на S7-1200 G2 Siemens публикует отдельное руководство. В нём рассматриваются различия аппаратуры, перенос проекта, отчёты инструмента миграции и последующие ручные проверки. Наличие инструмента переноса не означает, что достаточно заменить CPU и загрузить проект без анализа.
При планировании такой миграции нужно проверить состав модулей, размещение в шкафу, свойства аппаратной конфигурации, сетевые соединения и связь с HMI. Неперенесённые элементы и предупреждения инструмента включают в перечень работ, а не оставляют без разбора. Руководство Siemens по миграции S7-1200 G2.
5. Подготовьте критерии приёмки
Список проверок удобнее составлять по функциям машины. Например: отображение сигналов на HMI, реакция на штатные команды, работа технологических режимов, корректность сообщений и восстановление после предусмотренной остановки. Для каждой проверки укажите ожидаемый результат и ответственного за подтверждение.
Заранее согласуйте условия испытаний, доступность специалиста по проекту и критерии возврата к прежней конфигурации. Это организационный план, который затем дополняется инженерной программой испытаний конкретной установки. Изменения функций безопасности рассматриваются отдельно в рамках проекта.
Что должно быть в запросе
- Цель замены и описание технологической задачи.
- Полная спецификация CPU, модулей и подключённых устройств.
- Сведения об исходном проекте, прошивках и инженерном ПО.
- Требования к интерфейсам, функциям, размещению и питанию.
- Сроки, допустимый простой и предполагаемый порядок испытаний.
Для обсуждения комплектации направьте спецификацию через страницу контактов. При совместной замене HMI пригодится памятка по панели оператора, а при изменении нагрузки цепей управления — статья о выборе блока питания 24 В.

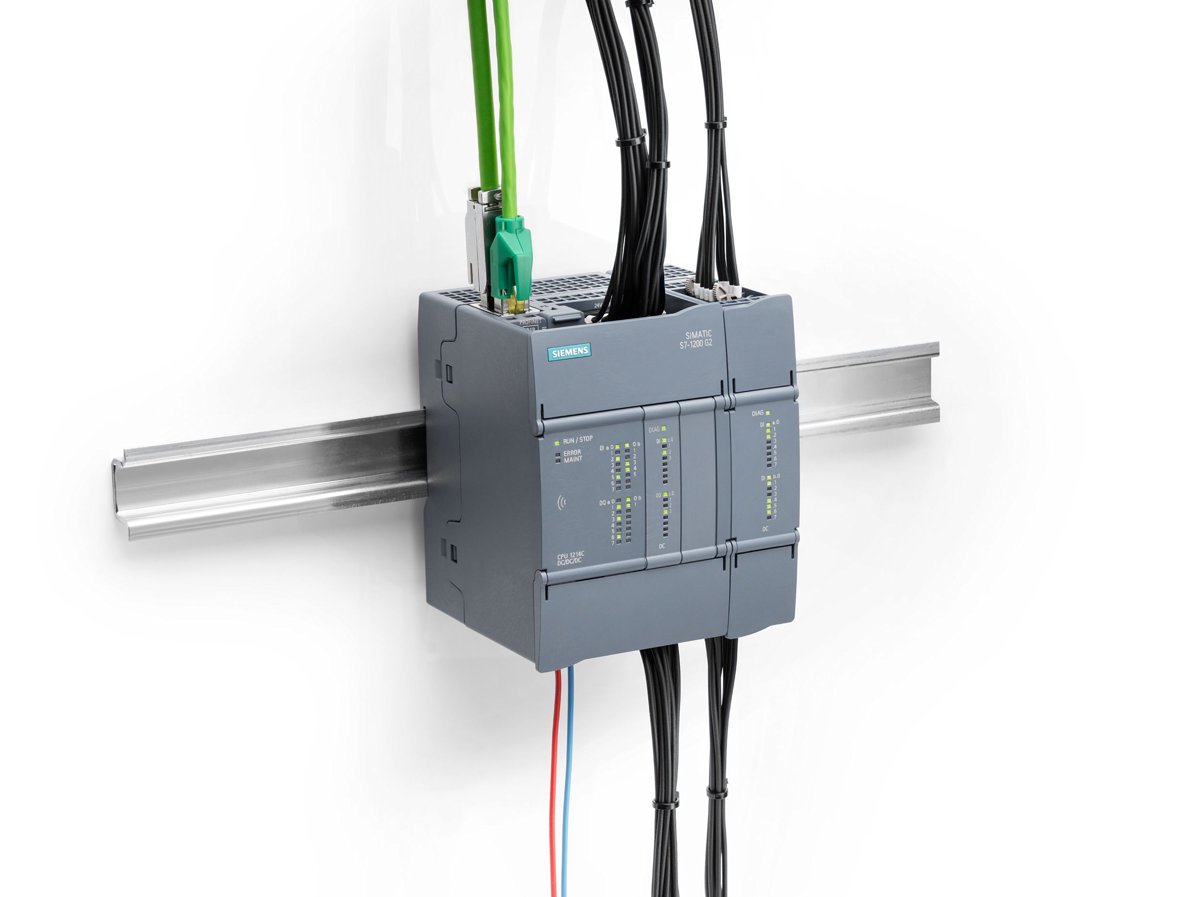

Иллюстрация: Siemens SIMATIC S7-1200 G2. Изображение Siemens, материалы пресс-службы. Конкретная совместимость оборудования определяется проектом.
